MzBracket
国際特許出願済 意匠登録済
エムズブラケットはギター・ベース用エフェクターの大きさを問わずボードに固定することができます。
持ち運んでもエフェクターが崩れることはありませんので、ライブやコンサートでセットアップにかかる時間を大幅に短縮することができ、リハーサルの時間をムダにしません。
自分のエフェクターをプロと同じようにきちんと固定してみたいけど大変だ！とても高くてできない！一度セットすると変更しにくい！そんな悩みをすべて解決。
MzTray、MzBracket を使えばレイアウト、その後の変更、コスト、全て思うままに形を作ることができます。
ギタリスト、ベーシスト、キーボーディスト、その他コンパクトエフェクターだけでなくマルチエフェクターをもきっちり固定。スタジオで、ステージで、セットアップはさっと済ませすぐにプレイ開始！！
操作として手前はアンプコントロールと、ディレイのタップ切り替え。1段の平にして低い位置に。
操作として奥側は誤操作防止のために2段でセットアップ。
歪系はいつでも取り替え可能。空間系はZOOMのマルチでまとめるレイアウト。私のお気に入りのセットです。

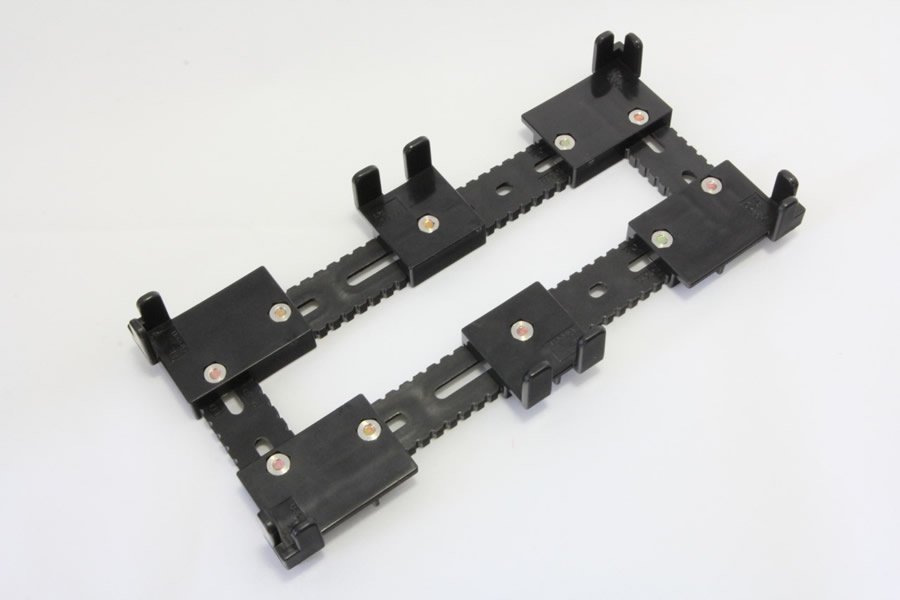

どんなサイズでもレイアウト可能なMzBracket（エムズブラケット）レールの長さを変えることにより市販されている4角形タイプのエフェクター、ペダル、さらに中型までのマルチエフェクターすら固定できます。
レールとエムズブラケットはネジによる接合をします。
レールを変更して別のエフェクターを載せたいときはレール単体で部品をお求めください。
レールとエムズブラケット裏面の接合部
アーニーボールのボリュームペダル用にセットした事例
大きなものは中間のスペーサーでエフェクター本体を支えることができます。
特徴
様々なタイプのパーツの整理・整頓・整列が可能
エムズブラケットはコンパクトエフェクターに限らずマルチエフェクター、ボリュームペダルやスイッチ類などといった様々なタイプのパーツをエフェクターボードに並べることを目的として誕生しました。
持ち運び時にケース内のパーツがバラバラになったり移動してしまったり・・・といった悩みを解決します。
セットアップの時間短縮、手間いらず！
持ち運んでもエフェクターが崩れませんので、事前にしっかりセッティングしておいたままの状態ですぐに演奏が開始出来ます。
どんなサイズにも対応
エムズブラケットの最大の特徴は、ブラケットとスペーサーといったパーツを組み合わせることによって、どんなサイズにも対応できるという点です。
コンパクトエフェクターに限らず、マルチエフェクター、スイッチ、ボリュームペダルといったものまで、何でも固定できます。
そして、設置するエフェクター等には何も加工をする必要が無い為、キズをつけません。
LineUp
| 製品名 | 品番 | 同梱品 | 販売価格 （税込） |
カラー | |
|---|---|---|---|---|---|
 |
MzBracket-L、R ブラケットの左右パーツ。 基本セットです。 |
BAS01 | 固定バンド(500mmx2) ネジセットS8 |
オープン価格 | BK（黒） RD（赤） BU（青） YL（黄） GR（緑） |
 |
MzBracket-センターD 左右パーツの間に挟むパーツです。 バンドフックがついています。 |
BACS1 (バンドフック有) |
固定バンド(500mmx1) ネジセットS2 |
オープン価格 | BK（黒） RD（赤） BU（青） YL（黄） GR（緑） |
 |
MzBracket-センターW 左右パーツの間に挟むパーツです。 バンドフックがありません。 |
BACS2 (バンドフック無) |
ネジセットS2 | オープン価格 | BK（黒） RD（赤） BU（青） YL（黄） GR（緑） |
 |
MzBracket-スペーサーL、R 左右パーツの高さを上げるためのスペーサーです。 |
BSS01 | ネジセットL8 | オープン価格 | BK（黒） RD（赤） BU（青） YL（黄） GR（緑） |
 |
MzBracket-スペーサーセンター センターD, Wの高さを上げるためのスペーサーです。 |
BSCS1 | ネジセットL2 | オープン価格 | BK（黒） RD（赤） BU（青） YL（黄） GR（緑） |
 |
MzBracket-レール ブラケットの間隔を変えるためのレールです。 |
下記参照 | 下記参照 | 下記参照 | BK（黒） |
 |
マジックテープ オス 200mm/本での販売です。 |
MTA02 | - | オープン価格 | - |
 |
マジックテープ メス 200mm/本での販売です。 |
MTB02 | - | オープン価格 | - |
MzBracketレール仕様・価格表/(レール実寸)
| 製品名 | 品番 | 搭載可能サイズ （mm） |
センター D、W 搭載 可能数 |
(レール 実寸) （mm） |
同梱品 | 価格 | カラー | |
|---|---|---|---|---|---|---|---|---|
| D | W | |||||||
| MzBracket レールS |
MRB01 | 87～106 | 60～ 79 | 0 | (42) | - | オープン価格 | BK（黒） |
| MRB02 | 106～122 | 79～ 95 | 0 | (60) | ||||
| MzBracket レールM |
MRB11 | 122～137 | 95～110 | 1 | (75) | - | オープン価格 | |
| MRB12 | 137～152 | 110～125 | 1 | (90) | ||||
| MRB13 | 152～167 | 125～140 | 2 | (105) | ||||
| MRB14 | 167～182 | 140～155 | 2 | (120) | ||||
| MRB15 | 182～197 | 155～170 | 3 | (135) | ||||
| MRB16 | 197～212 | 170～185 | 3 | (150) | ||||
| MzBracket レールL |
MRB21 | 212～227 | 185～200 | 4 | (165) | - | オープン価格 | |
| MRB22 | 227～242 | 200～215 | 4 | (180) | ||||
| MRB23 | 242～257 | 215～230 | 5 | (195) | ||||
| MRB24 | 257～272 | 230～245 | 5 | (210) | ||||
| MzBracket レールLL |
MRB31 | 272～287 | 245～260 | 6 | (225) | - | オープン価格 | |
| MRB32 | 287～302 | 260～275 | 6 | (240) | ||||
| MRB33 | 302～317 | 275～290 | 7 | (255) | ||||
| MRB34 | 317～332 | 290～305 | 7 | (270) | ||||
※エフェクターの寸法は裏側から測ってください。
セットするエフェクタのW寸法、D寸法それぞれに応じたレールを上の一覧からそれぞれお選びください。
※MzBracket-センターW にゴムバンド取付フックはありません。
ご使用方法
ブラケットにナットをセットし、上からエフェクターを載せます。
ブラケットが外れないように裏返し、レールをセットします。
ブラケットとエフェクターに隙間ができないよう押さえながら、ネジで固定します。
同じように必要な箇所のレールをセットして組み立てます。
組み上がったブラケットとエフェクターを固定バンドで固定して完成です。
レールに別売のマジックテープを必要な箇所に貼付し固定してください。
※左図はスペーサーもセットした状態です。
ご購入ガイド：MzBracket組み合わせ参考例
VOX/ time machine ディレイ・ペダル
サイズ（mm） 143W x 121D x 58H
MzBracket単体
高さ：設置面から11mmの高さにエフェクターの底面
使用するMzBracketの組み合わせ
| MzBracket-L, R | 1 | ¥600 |
| MzBracket-レールM MRB14 | 1 | ¥200 |
| MzBracket-レールS MRB02 | 1 | ¥150 |
| 合計 | ¥950 | |
※MzBracket-センターWを片側2個まで取り付け可能。
※MzBracket-センターDを取り付けることはできません。
MzBracket-スペーサー使用時
高さ：設置面から28mmの高さにエフェクターの底面
使用するMzBracketの組み合わせ
| MzBracket-L, R | 1 | ¥600 |
| MzBracket-スペーサーL, R | 1 | ¥500 |
| MzBracket-レールM MRB14 | 1 | ¥200 |
| MzBracket-レールS MRB02 | 1 | ¥150 |
| 合計 | ¥1,450 | |
※MzBracket-センターWおよびMzBracket-スペーサーセンターを片側2個まで取り付け可能。
※MzBracket-センターDを取り付けることはできません。
- MzBracketにエフェクター本体は含まれていません。
- 記載の社名、製品名は各社の商標または登録商標です。
- VOX社と弊社製品は全く関係がございません。MzBracketに関するお問い合わせはMzGreenまでお願いいたします。
- お求めの際は、ご使用予定のエフェクターサイズにご注意ください。
- 仕様および外観は改善のため予告なく変更することがあります。
- 製品の色は、撮影や印刷の関係で実際の色と異なって見えることがあります。
- 直射日光のあたるところや高温になる場所に長時間放置しないでください。変色や変形する場合があります。
- お子様が間違って口に入れないよう、ご注意ください。
- 黒・青・赤・黄・緑 の5色からお選びください。MzBracket-レールは黒１色となります。
